Plovákové průtokoměry

pro měření kapalin a plynů.

Plovákové průtokoměry rotametry

Průtokoměr

Model W


Vizuální indikátory průtoku s okénkem

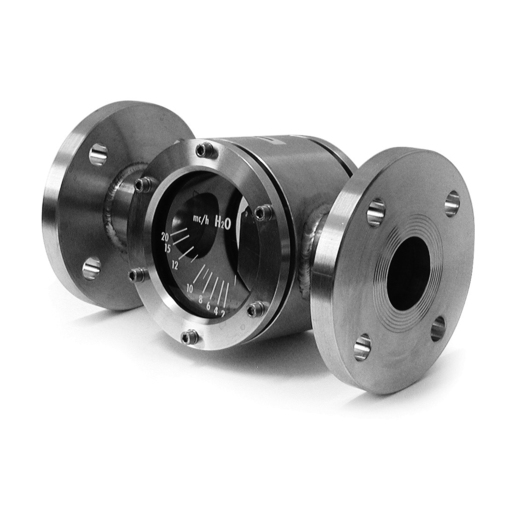

Průtokoměr model W



Vizuální indikátory průtoku s okénkem model „W“ jsou indikátory průtoku na vizuální kontrolu kapalin v průmyslových procesech a na vnější mechanickou detekci silně znečištěných kapalin. Průtokoměry se vyrábějí z různých materiálů s pohyblivým lopatkovým ukazovatelem volného průtoku. Připojení průtokoměru může být osové závitové nebo přírubové. S těsněním NBR je tepelná odolnost do 100 °C, s teflonovým těsněním až do 250 °C. Průtokoměry můžou být umístěny pouze na horizontálním potrubí. Průtokoměry mohou být vyráběny na základe požadavku i pro PN 16, PN25, PN40.

Max. tepelná odolnost: 250 °C   .
Maximální provozní tlak: 10 bar, PN16, PN25, PN40.
Přesnost: +/- 10 %.





Technické údaje:



Typ

m3/h max.

A

Příruba DN

Závitový (“)

W-40

12

260

40

1 1/2”

W-50

20

280

50

2”

W-65

40

300

65

2 1/2”

W-80

60

330

80

3”

W-100

100

400

100

4”

W-125

150

420

125

5”

W-150

200

420

150

6”

W-200

250

520

200

8”





wop_274w_nakresa_274
