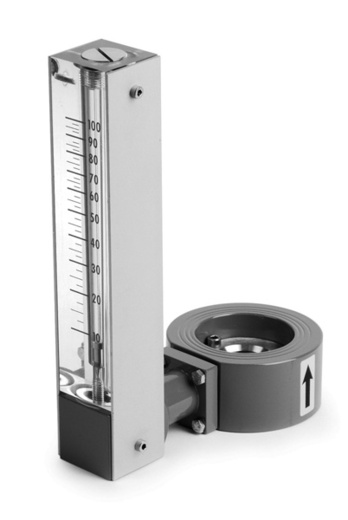

 Plovákový průtokoměr model PD

PD průtokoměr je kompaktní, lehký z nárazuvzdorného akrylátu (PMMA), s průhlednou vizuální částí měřícího rozsahu . Max. tepelná odolnost je 70 °C. Je dodáván tam, kde se vyžaduje kontrola a měření velkých rozsahů v malém prostoru. Údržba a čištění akrylátového měřidla jsou obzvláště jednoduché. Průtokoměr může být instalován na horizontální nebo vertikální potrubí. Série „PD“ průtokoměrů je vhodná do čističek odpadních vod, na nehořlavé kapaliny, do vinařských linek, tepláren, atd.

Max. tepelná odolnost:  70 °C   .
Maximální testovaný tlak při kovovém provedení: PN 16.
Maximální testovaný tlak při plastovém provedení: PN 10.
Přesnost: +/-5 %.





Technické údaje:



TYP

Max. možné rozsahy VODA m3/hod

UNI PN 10

ASA 150

DN

A

B

DN

A

B

PD-40

11 - 15 - 24 - 32

40

92

110

1 ½“

83

107

PD-50

25 - 35 - 54 - 70

50

107

120

2”

102

123

PD-65

40 - 54 - 80 - 110

65

127

130

2 ½“

121

127

PD-80

70 - 95 - 130 - 180

80

142

138

3”

134

134

PD-100

80 - 110 - 180 - 250

100

162

149

4”

172

154

PD-125

160 - 220 - 300 - 400

125

192

164

5”

194

165

PD-150

180 - 250 - 400 - 520

150

218

177

6”

220

178

PD-200

320 - 420 - 700 - 900

200

273

205

8”

277

207





Upozornění:

Průtokoměr musí být umístněn tak, aby před i za ním bylo rovné potrubí v délce 10-ti násobku dimenze potrubí (10 x DN). Tato podmínka je nevyhnutná z důvodu přesnosti měření





pd_mala_600pd_nakres_953
