Plovákové průtokoměry

pro měření kapalin a plynů.

Průtokoměr

Model G

Průtokoměry G 50 a G 60 jsou vhodné pro měření malých a stení průtoků kapalin a plynů. Mohou být namontovány pro horizontální nebo vertikální průtok. PMMA průtokoměr je konstruován se závitovým připojením 1/4 „- 3/8“ pro G 50 a 3/8 „- 1/2“ pro G 60.


Princip: Z turbínky průtokoměru je signál vyslán do Hallova senzoru který je externě osazen na průtokoměru bez kontaktu s kapalinou. Následně je signál převeden na průtok pomocí PLC.

Max. tepelná odolnost: 70 °C Maximální provozní tlak: 10 bar
Přesnost: +/- 2/3
Verze: Pulsní výstup, Displej

Technické údaje:



Typ Verze Průtok vody l/min Závitové připojení G Délka
A (mm)
G 50 Pulsní výstup 0,3 - 3
0,5 - 5
0,8 - 8
1 - 10		 1/4”
3/8”		 50
G 50-D Displej 0,3 - 3
0,5 - 5
0,8 - 8
1 - 10		 1/4”
3/8”		 138
G 60 Pulsní výstup 2,5 - 25
3,5 - 35
4 - 40		 3/8”
1/2”		 60
G 60-D Displej 2,5 - 25
3,5 - 35
4 - 40		 3/8”
1/2”		 148

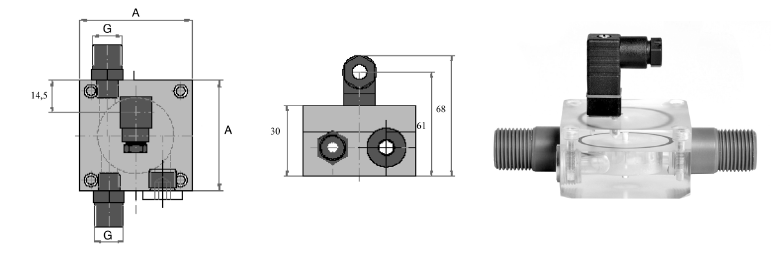

G 50 / G 60 s pulzním výstupem

Průtokoměr rotametr model G 50 / G 60 s pulzním výstupem

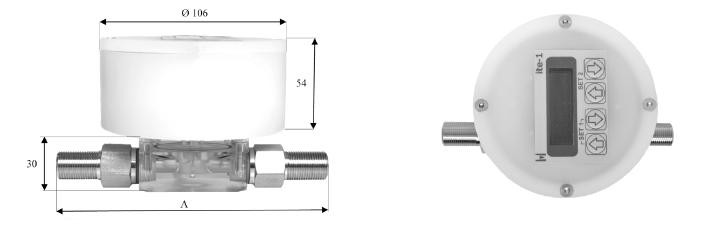

G 50-D / G 60-D s dispejem
Průtokoměr rotametr model G 50-D / G 60-D s dispejem
