Plovákové průtokoměry rotametry

Plovákový průtokoměr rotametr

Model OP


Horizontální průtokoměry s mezipřírubovým připojením s měřící clonou

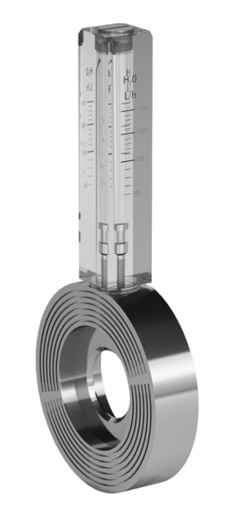

Plovákový průtokoměr rotametr model OP



OP průtokoměr je kompaktní, lehký z nárazuvzdorného akrylátu (PMMA), s průhlednou vizuální částí měřícího rozsahu. Max. tepelná odolnost je 70 °C. Je dodáván tam, kde se vyžaduje kontrola a měření velkých rozsahů v malém prostoru. Je vhodný jenom na horizontální potrubí. Údržba a čištění akrylátového měřidla jsou obzvláště jednoduché. Série „OP“ průtokoměrů je vhodná do čističek odpadních vod, na nehořlavé kapaliny, do vinařských linek, tepláren, atd.


Max. tepelná odolnost: 70 °C   .
Max. testovaný tlak při kovovém provedení: PN 16.
Max. testovaný tlak při plastovém provedení: PN 10.
Přesnost: +/- 5 %.





Technické údaje:



TYP

Max. možné rozsahy VODA m3/hod

UNI PN 10

ASA 150

DN

A

B

DN

A

B

OP-40

11-15 - 24 - 32

40

92

288

1 ½“

83

279

OP-50

25 - 35 - 54 - 70

50

107

304

2”

102

398

OP-65

40 - 54 - 80 - 110

65

127

323

2 ½“

121

317

OP-80

70 - 95 - 130 - 180

80

142

338

3”

134

331

OP-100

80 - 110 - 180 - 250

100

162

358

4”

172

368

OP-125

160 - 220 - 300 - 400

125

192

388

5”

194

390

OP-150

180 - 250 - 400 - 520

150

218

414

6”

220

416

OP-200

320 - 420 - 700 - 900

200

273

469

8”

277

473



Upozornění

Průtokoměr musí být umístěn tak, aby před ním i za ním bylo rovné potrubí v délce 10 krát dimenze potrubí (10 x DN). Tato podmínka je nezbytná z důvodu přesnosti měření.







model_op-1_600op_nakres_574
