Plovákové průtokoměry rotametry

Plovákový průtokoměr - rotametr

Model PL


Průtokoměry z akrylátu (PMMA) pro měření velkých průtoků

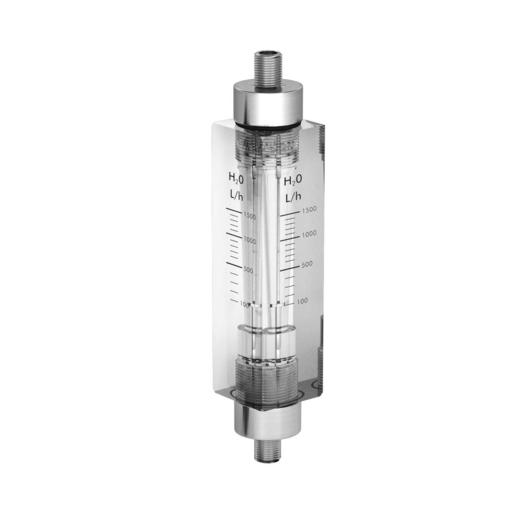

Plovákový průtokoměr model PL



Průtokoměry „PL“ se vyrábějí z akrylátu (PMMA) s kalibrovaným a leštěným kuželovitým měřícím otvorem umístněným přímo v tělese. Max. tepelná odolnost je 70 °C. Vedený nebo volný plovák se vyrábí z různých materiálů: nerezová ocel AISI 304, Hastelloy, PVC, PTFE, Moplen, atd. Průtokoměry mohou mít závitové boční, závitové osové nebo přírubové osové připojení. Průtokoměry mohou být vyráběny na požádání i pro PN16, PN25, PN40.

Na požádání mohou být průtokoměry dodávány s indikátorem min./max. průtoku.

Max. tepelná odolnost: 70 °C.
Max. testovaný tlak: 10 bar, PN16, PN25, PN40.
Přesnost: +/-5 %.





Technické údaje:



Typ

Voda l/h

Vzduch

m3/h

Závitové připojení

Přírubové připojení

DN

A

B

C

DN

A

B

C

PL1

 200

6

1/2”

180

35

40

15

180

60

35

400

8

600

10

PL2

800

15

1/2”

220

40

45

15

220

80

40

1200

3/4”

20

2000

25

1”

25

PL3

4000

40

1”

260

40

50

25

260

80

45

PL4

6000

60

1 ½“

260

40

60

40

260

80

60

PL5

12000

100

1 ½“

260

40

75

40

260

80

75

15000

2“

50

20000

2 ½“

65

30000



Typ Boční připojení
DN A B C E I
PL1 3/8” - 1/2” 180 15 35 35 145
PL2 1/2” - 3/4” - 1” 220 15 40 35 175
PL3 3/4” - 1” 260 15 45 40 195
PL4 1” - 1”1/4” - 1”1/2” 260 15 60 40 195
PL5 1”1/2” - 2” - 2”1/2” 260 82,5 75 45 350











Boční závitové připojení
Osové závitové připojení Osové přírubové připojení

pritokomerplnakresa_394







  pritokomerplnakresb_586 pritokomerplnakresc_800
