Plovákové průtokoměry

pro měření kapalin a plynů.

Plovákové průtokoměry rotametry

Plovákový průtokoměr - rotametr

Model A / M


Průtokoměry z akrylátu (PMMA) pro měření malých průtoků.

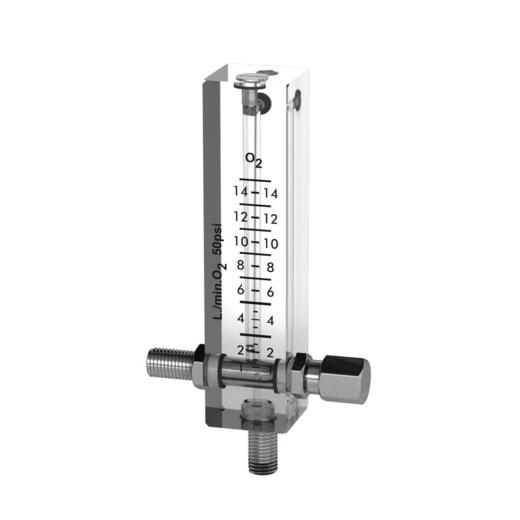

Plovákový průtokoměr - rotametr model A / M



A/M série průtokoměrů je vhodná na měření malých průtoků kapalin a plynů. Průtokoměry se vyrábějí z akrylátu (PMMA) s kalibrovaným a leštěným kuželovitým měřícím otvorem umístněným přímo v tělese. Max. tepelná odolnost je 70 °C. Plovák  (obvykle kulička) z nerezové oceli AISI 316, podle měřeného média, může být nylonový, skleněný, hliníkový nebo z jiného materiálu. Průtokoměr je vybaven jehlovým ventilem z poniklované mosazi nebo nerezové oceli pro dávkování média na požadovanou hodnotu. Vyrábí se s bočním nebo pravoúhlým závitovým připojením.

Max. tepelná odolnost:
 70 °C.
Maximální testovaný tlak: 10 bar.
Přesnost: +/-  5%.





Technické údaje:





Typ A
B C" I Konstrukce Voda l/h max. Vzduch
l/min max.
a-m  95 95 30 1/4”- 3/8” 65 1 * 2 * 3 40 15
a-m 120 120 30 1/4”- 3/8” 90 1 * 2 * 3 50 35
a-m 145 145 30 1/4”- 3/8” 115 1 * 2 * 3 120 50
a-m 185 185 30 3/8” 155 1 150 80





 rozmery_am_1956_01
